天逸高保真前后級AD-8PRE/AD-8PA旗艦功放 技術詳解
AD-8PRE/AD-8PA前后級電子分頻HI-END功放,屬于天逸嘔心瀝血開發研制的迄今為止天逸最高端旗艦級高保真功放，這是天逸音響多年來積累的高保真功放之經驗和時下音響業界DSP數字聲效高新技術結合的完美產物，該產品可配兩分頻、三分頻HI-END級書架箱或落地箱玩電子分音，也可配合任何品牌的傳統高保真音箱玩雙功放分音，亦可配合任何高保真音箱和有源低音炮玩雙功放+2.1高保真系統。玩法很多，音質音色堪稱完美!值得對音質音色有極嚴格的要求、追求極致音質的骨灰級音響發燒友關注和購買。

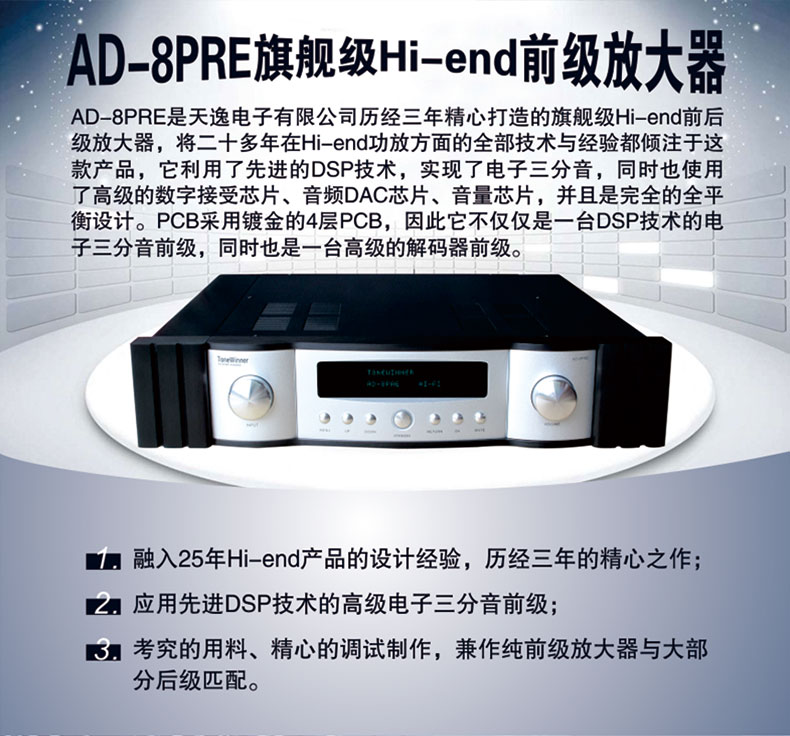

天逸AD-8PRE Hi-end電子分音前級放大器
天逸AD-8PRE/AD-8PA是天逸電子有限公司歷經三年精心打造的天逸旗艦級Hi-end前后級放大器，天逸將二十多年在Hi-end功放方面的全部技術與經驗都傾注于這款產品的設計之中。精心打磨與調校了三年，如今它將以頂級Hi-end發燒器材身份震撼入市，希望能帶給發燒友最極致的音樂享受。
AD-8Pre是Hi-end前級，它利用了最先進的DSP技術，實現了電子三分音，同時也使用了當今最頂級的數字接受芯片、最頂級音頻DAC芯片、最頂級的音量芯片，并且是完全的全平衡設計。PCB也是鍍金的4層PCB，因此它不僅僅是一臺DSP技術的電子三分音前級，同時也是一臺最頂級的解碼器前級。AD-8PA是與之配套的六通道純后級，可以獨立驅動左右聲道高中低音共6路揚聲器單元。它采用天逸公司最優秀的全平衡Hi-end功放電路，并擁有巨量的電源供應、巨量的功率管合并驅動，采用甲類工作方式，并精心挑選材料，精心調校制作，使得它不僅推力驚人，而且音質完美。總之我們希望AD-8Pre/AD-8PA是一款能給發燒友帶來驚喜的極品放大器。
設計思路：
眾所周知，音響設計最難搞的有三個方面，一是幾乎不可能只用一個揚聲器單元就可以實現20Hz～20kHz全范圍的平直、理想的響應，并且還有著極低的失真。我們的音箱總是被設計成了兩分音、三分音甚至四分音，就是把整個音頻頻段分成幾個部分，讓一只喇叭單元只響應其中一個頻段，這就是傳統功率分音音箱的設計。市面上99%的音箱都是這種設計。它有一個致命的缺陷：用電感、電容的功率分音器很難控制分音點互近的相移和失真，這就不可避免地造成了不同頻段喇叭發出的聲音在空間合成時會有較大的失真，這是音質劣化的最主要原因。傳統音箱設計另一個難搞的方面是：揚聲器這種電聲器件幾乎都不可能在一個較寬頻帶內有理想的平直響應，它們的響應曲線總是七拱八翹的，這是造成音質劣化的另一個主要因素。還有傳統分音器有著較高的阻抗、感抗及容抗、且是一個較復雜的混合體，它和喇叭單元固有的感抗及阻抗結合到一起會造成功放很難控制的反電動勢，并降低其阻尼系數，使得每個喇叭相互串?dāng)_和影響。這是傳統音響音質劣化的第三個原因。
使用DSP電子分音可以非常完美的解決以上幾個問題，首先DSP技術可以使得分音點互近的相移及群延時達到理想的狀態，其次用DSP做出的參數EQ能將喇叭本身不平坦的頻響校正到幾乎難以想象的理想狀態，最后電子分音系統采取的是1路功放驅動1路喇叭的方式，完全避免了喇叭之間的相互串?dāng)_和影響。
但是，電子分音方式的使用會明顯提高放大器的制作成本。以三分音為例，它會把傳統的左、右兩個音頻通道變成六個通道。AD-8Pre/AD-8PA因?yàn)椴捎昧巳胶獾脑O(shè)計甚至變成了十二個通道(增加6倍)，所以這種設計絕不可能應用于入門級的低端系統，都是應用于頂級系統中。大家知道，對于音響而言，當價格很低時，是每一分的投入可得到幾分的改善，價格高到一定程度時是一分錢一分貨，當達到頂級的級別時會是十分錢一分貨。當一個事物達到極致時再提高是很難的，玩音響的人都知道這個道理。電子分音從基本原理上改變了傳統音響，它對音質的改善是飛躍式本質性的。所以它的這點成本的提高所帶來對音質的改善在高端極品音響中是不值一提的、是最合算的一種方式。以AD-8Pre/AD-8PA所能帶給你的聲音表現，你將會認識到這是一套性價比非常高的產品，它完全有實力挑戰身價數倍于它的產品。
電子分音功放在使用上應該搭配匹配好的電子分音音箱。這就限制了它的使用范圍，使得一些不愿意更換自己音箱的用戶無法使用。為了擴大它的使用范圍，天逸把AD-8Pre前級也設計成了頂級的DAC解碼器前級。為了使信號最純凈，采用了4層鍍金PCB作線路板。為了最低失真、最低噪聲，采用了全平衡的設計，付出了多一倍的成本代價。并且DAC芯片，音量芯片，運放等關鍵材料全部選用著名公司最頂級的型號，甚至連每一粒電阻都是采用的高精度金屬膜電阻。也就是說在不使用電子分音功能時，AD-8Pre完全可以勝任一臺頂級的DAC前級放大器。
設計及制作：

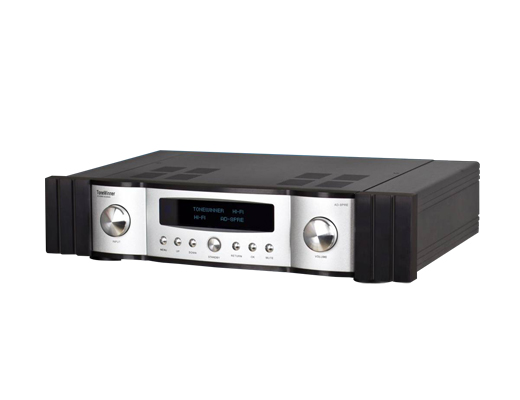

AD-8PRE外觀
AD-8PRE的外殼采用全鋁合金制作，工藝精良。外觀方面顯得簡潔、高端而貴氣，遙控器也采用了鋁合金制作。面板采用了曲線弧面與直線條的組合，既時尚又莊重，經久耐看永不過時，能體現高端產品的奢華與大氣。

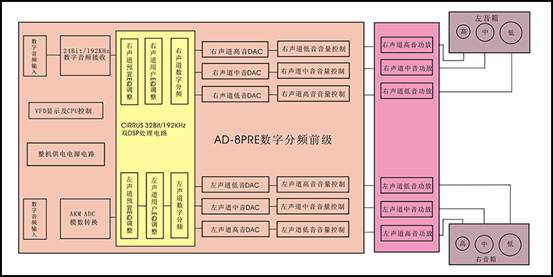

AD-8Pre原理圖方框圖
AD-8Pre的數字接收器采用AKM最頂級的AK4118A，其時基非常穩定，時基誤差Jitter能夠低到驚人的50PS。它還使用了2片DSP芯片對數字音頻信號進行處理，一片專用于電子分音器，另一片用于揚聲器的頻響處理、EQ調整等，可以完美支持高達24bit 192kHz的數字音頻信號。從DAC開始就使用了翻倍的材料進行全平衡的設計，共選用了多達6片ADI公司的頂級DAC芯片AD1955組成全平衡電路進行數字到模擬的解碼(DAC)，AD1955可提供高達123dB的超高動態范圍，遠超人耳極限。經過AD1955解碼后輸出左右聲道的高、中、低共6路全平衡信號，每路全平衡信號有2個通道，所以共有12個通道的信號，它們?cè)俳?jīng)由6片JRC公司最頂級的立體聲音量芯片MUSES72320進行音量控制。MUSES72320指標驚人，供電電壓高達±18V，通道串?dāng)_可小于-120dB，噪聲低于-118 dBv、失真度可小于0.0005%，并可按0.25dB的步進行音量控制，是當今世界最好的音量控制芯片。

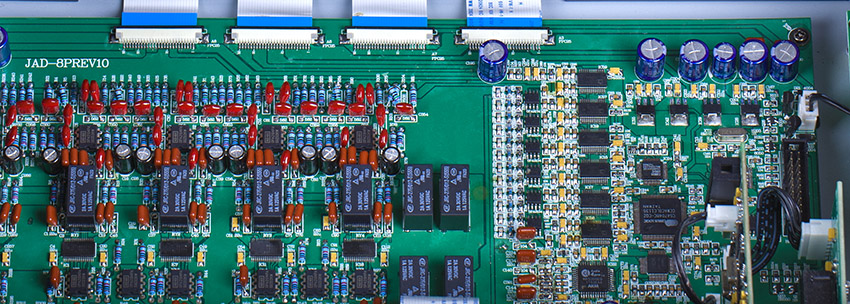

AD-8PRE的內部用料及工藝
除以上之外，AD-8PRE在別的材料選用上也毫不含糊，整機共用了23只BB公司的高級運放OPA2134，音頻耦合電容全部采用ELNA的音頻專用高級電容以及CBB電容，濾波器、電源等退耦電容也都選用高精度的金屬膜電容。電阻均選用低噪聲的金膜電阻。信號切換全部采用高級繼電器而非電子開關。
AD-8Pre的電源部分
電源采用大功率環形變壓器制作的全模擬式電源，變壓器采用特殊工藝制造，漏磁很小。整個電源設計制作精良，為整機提供穩定充沛的供電，對外部電網的干擾過濾得非常干凈，能提供最為純凈的供電。發燒友都知道，充沛純凈的電源是一臺放大器好聲音的基礎，AD-8Pre的電源部分經過了精心的設計與制作，絕對能達到一流的電源標準。并且在結構上為了避免電源對信號電路的干擾，還采用了全屏蔽措施。完全杜絕了干擾，使AD-8Pre能夠輸出高純凈音樂信號。
電源部分被嚴密的屏蔽起來了，以杜絕對信號的干擾。

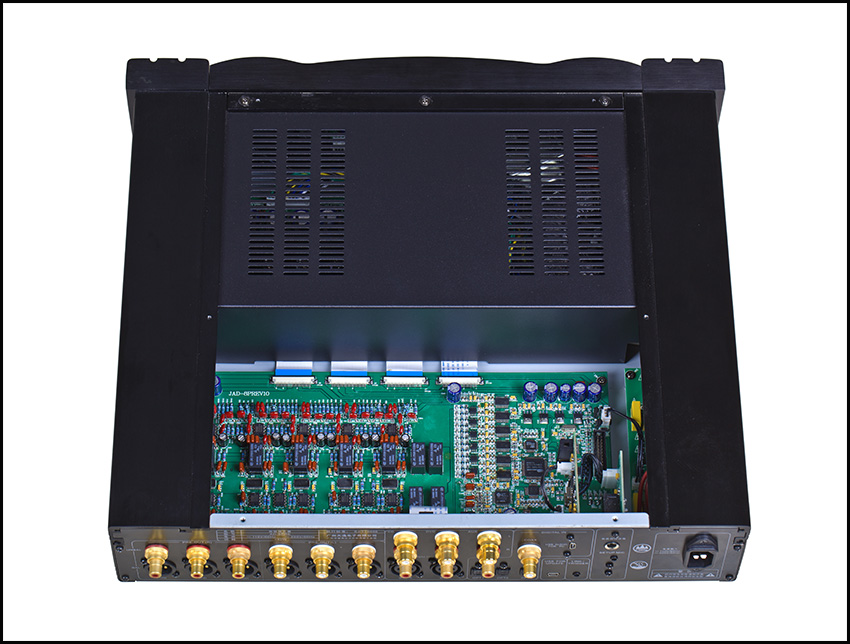

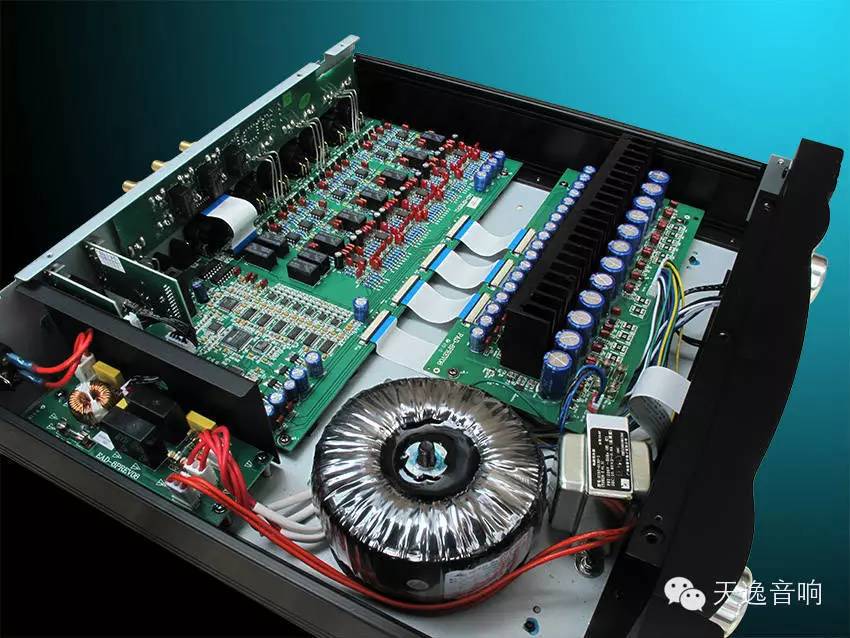

前級開蓋驗視，用料精良，補品如云，一流的工藝，鑄就天逸一流的旗艦前級。

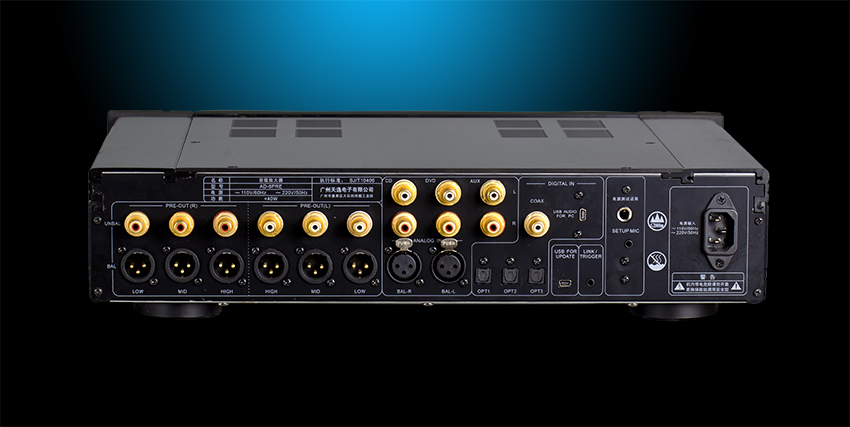

AD-8Pre的輸入輸出部分：
機器背板各種輸出輸入端子豐富，方便用戶選用：
●3組模擬RCA輸入、1組平衡輸入。
●3組光纖數碼輸入、1組同軸數碼輸入。
●左右聲道高、中、低音6路RCA輸出及對應的平衡輸出。
●全部RCA端子是采用鍍真金的頂級貨。
●與電腦連接的USB AUDIO端子，可以數字音頻方式將電腦音樂傳輸至本機。
●與電腦的USB控制接口，用于連接電腦對本機控制。
●測試話筒接口。
產品特點若干介紹：
用戶使用AD-8Pre可以選擇工作模式，在電子三分音、二分音以及純前級模式間作自由的切換。如果工作在電子分音模式下，應該匹配天逸配套的電子分音音箱。如果用戶已有傳統的音箱，可以將AD-8Pre設置成純前級工作模式，純前級模式又有2.0CH、2.1CH、2.2CH三種細分的模式，2.1CH、2.2CH增加了低音通道輸出，是為方便用戶外加低音炮而設計的。 對于更專業的用戶，AD-8Pre可以贈送配套的電腦端軟件，它是圖形化的電子分音設計軟件，通過USB線將電腦與AD-8Pre連接之后，用戶可自行設計電子二分音或者電子三分音，其功能包括高通、低通、帶通濾波器的頻率、斜率的調節，中、高音相對于低音的延時，以及電平調節等。并且還有左右聲道獨立的11段參數EQ，用于將音箱的最終的頻響校正到理想的平直狀態。為了方便用戶使用，電腦端的設計軟件采用全圖形化界面，不管是設計濾波器還是參數EQ，均可在電腦端直觀的看到頻響曲線，并且還允許用戶用鼠標隨意的拖動這些曲線。為了讓用戶真正能自己設計電子分音器，AD-8Pre內置了頻響測試系統，并有配套的測試話筒。用戶可以測試你的音箱的綜合頻響以及每路單元的獨立頻響。并且這套系統還為用戶提供了一鍵式自動頻響校正功能，電腦會自動計算EQ參數，并進行全自動的頻響校正。當然針對有些高要求或特殊要求的用戶，軟件也提供了手動頻響校正。

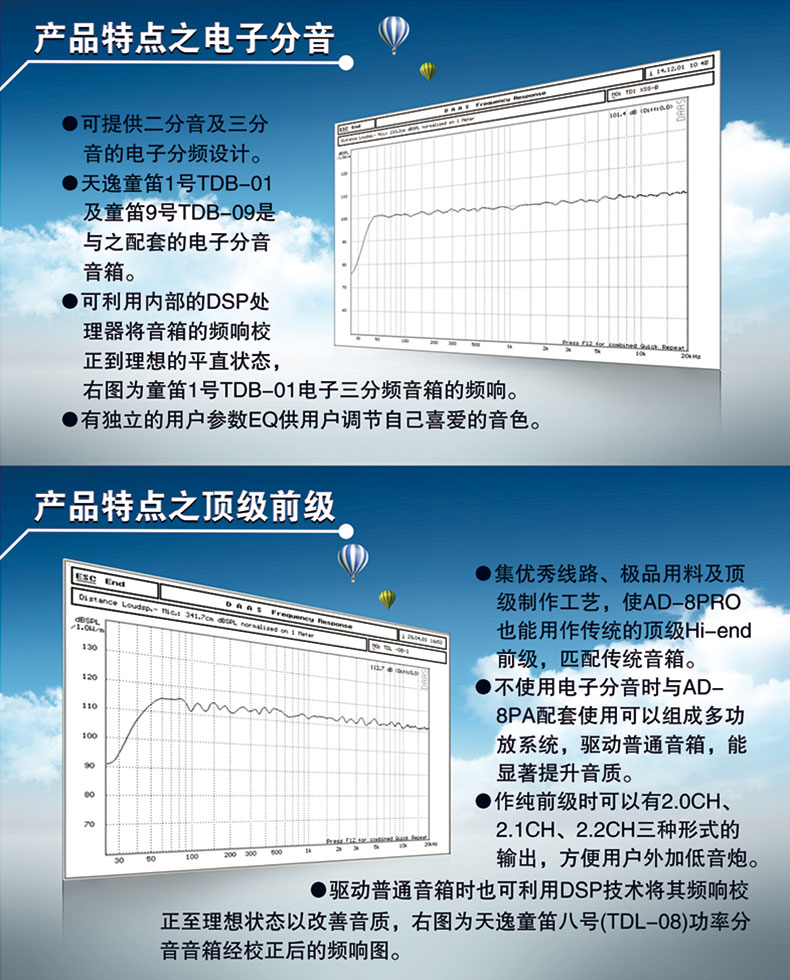

產品特點之電子分音：
●可提供二分音及三分音的電子分頻設計。
●天逸童笛1號TDB-01及童笛9號TDB-09是與之配套的電子分音音箱。
●可利用內部的DSP處理器將音箱的頻響校正到理想的平直狀態，下圖為童笛1號TDB-01電子三分頻音箱的頻響。
●有獨立的用戶參數EQ供用戶調節自己喜愛的音色。
產品特點之頂級前級：
●集優秀線路、極品用料及頂級制作工藝，使AD-8Pre也能用作傳統的頂級Hi-end前級，匹配傳統音箱。
●不使用電子分音時與AD-8PA配套使用可以組成多功放系統，驅動普通音箱，能顯著提升音質。
●作純前級時可以有2.0CH、2.1CH、2.2CH三種形式的輸出，方便用戶外加低音炮。
●驅動普通音箱時也可利用DSP技術將其頻響校正至理想狀態以改善音質，右圖為天逸童笛八號(TDL-08)功率分音音箱經校正后的頻響圖。

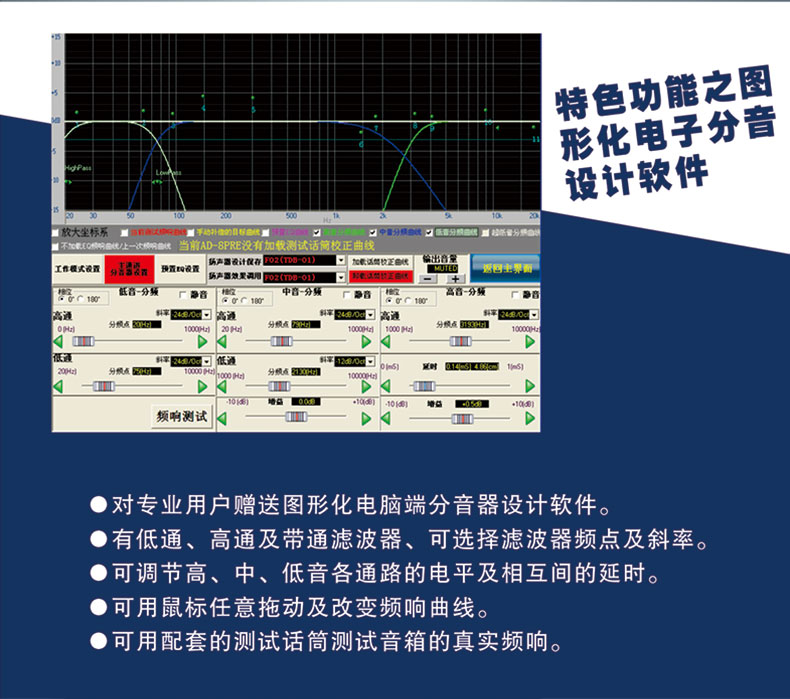

特色功能之圖形化電子分音設計軟件：
●對專業用戶贈送圖形化電腦端分音器設計軟件。
●有低通、高通及帶通濾波器、可選擇濾波器頻點及斜率。
●可調節高、中、低音各通路的電平及相互間的延時。
●可用鼠標任意拖動及改變頻響曲線。
●可用配套的測試話筒測試音箱的真實頻響。

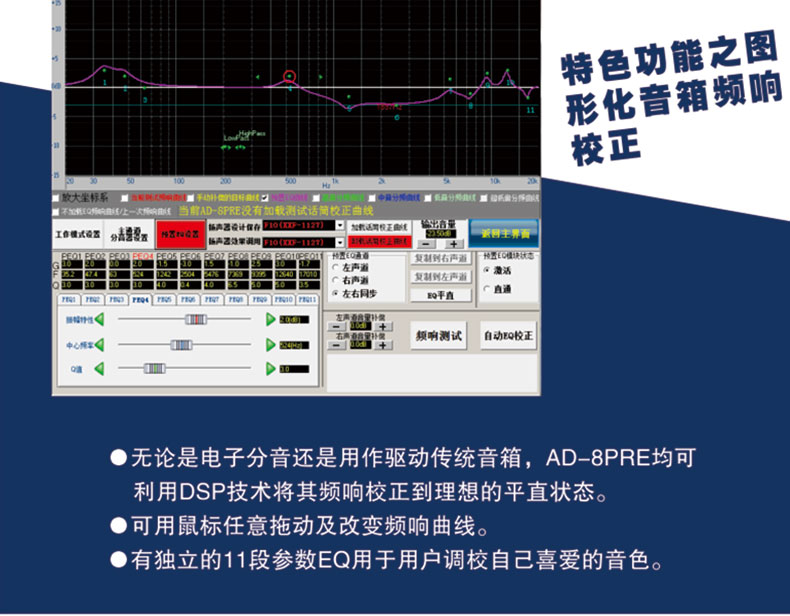

特色功能之圖形化音箱頻響校正：
●無論是電子分音還是用作驅動傳統音箱，AD-8Pre均可利用DSP技術將其頻響校正到理想的平直狀態。
●可用鼠標任意拖動及改變頻響曲線。
●有獨立的11段參數EQ用于用戶調校自己喜愛的音色。

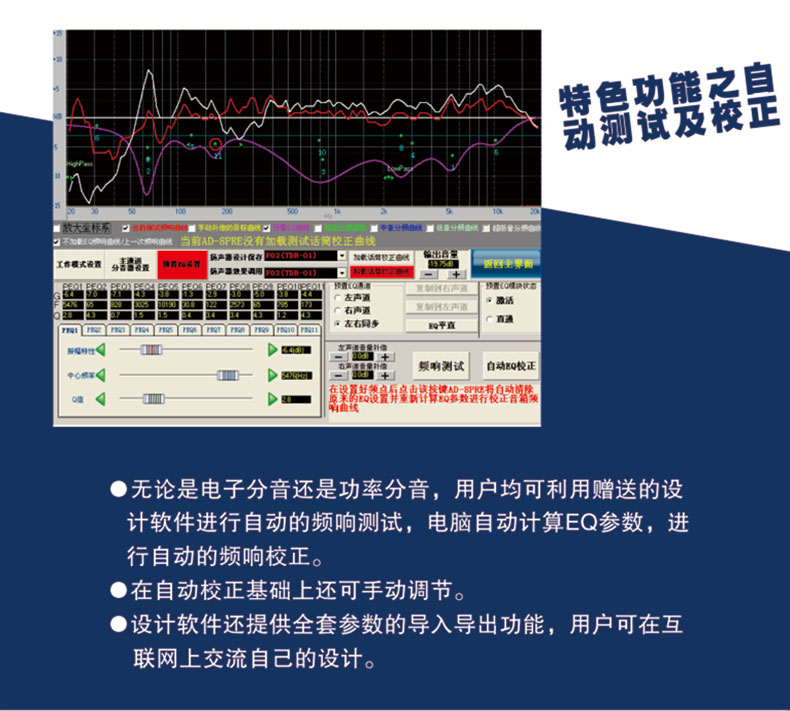

特色功能之自動測試及校正：
●無論是電子分音還是功率分音，用戶均可利用贈送的設計軟件進行自動的頻響測試，電腦自動計算EQ參數，進行全自動的頻響校正。
●在自動校正基礎上還可手動調節。
●設計軟件還提供全套參數的導入導出功能，用戶可在互聯網上交流自己的設計。
特色功能之電腦USB數字音頻 ：
●具備電腦USB音頻接口，電腦高品質無損音頻可通過USB接口以數字音頻方式傳輸至本機，通過本機頂級解碼電路取代電腦聲卡，產生完美音頻信號。
●支持192kHz / 24bit數字音頻。
AD-8Pre/AD-8PA之超高性價比：
●一機多用，既可用于電子分音又可用于純前級。 AD-8Pre與AD-8PA匹配還可用于多功放驅動。
●頂級的用料，優秀設計使其完全可擠身于頂級解碼器之列。
●只需匹配普通藍光DVD或數碼播放器的光纖或同軸數碼接口，就可獲得匹配萬元級CD機幾乎一樣的音質。超高性價比。
●AD-8Pre、AD-8PA與TDB-1組成了一套完整電子分頻音響，可輕松匹敵身價數倍的傳統音響。

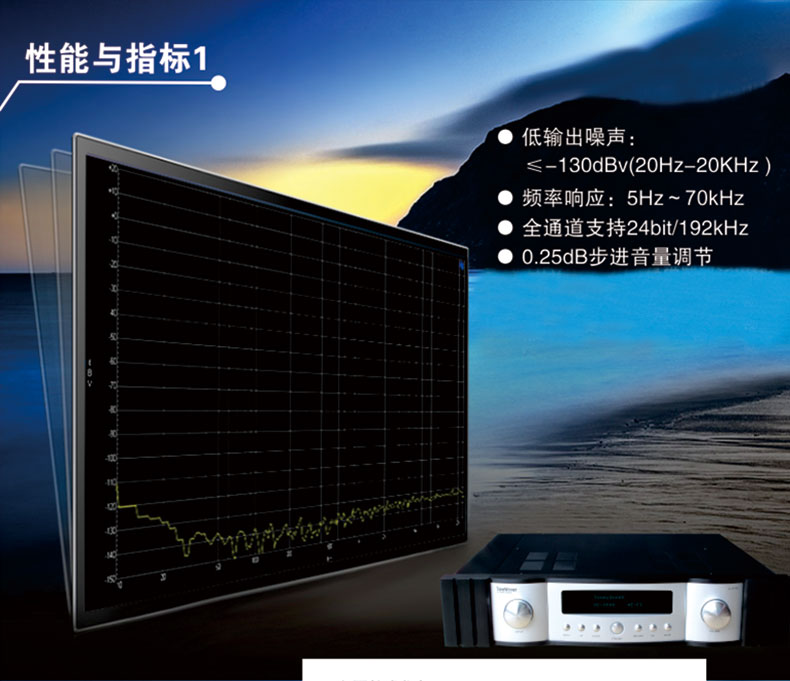

性能與指標之輸出噪聲測試曲線圖：
● 極低的輸出噪聲：≤ -130db (20Hz--20KHz)
●頻率響應：5Hz～70kHz
●全通道支持24bit/192kHz ●0.25dB步進音量調節

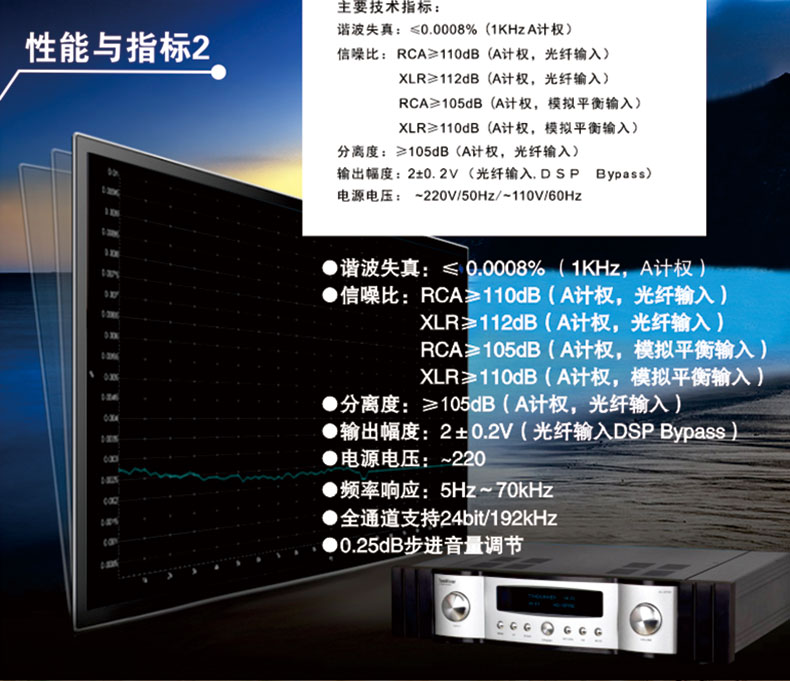

性能與指標之總諧波失真測試曲線圖：
●極低的總諧波失真：< 0.003% ●頻率響應：5Hz～70kHz
●全通道支持24bit/192kHz ●0.25dB步進音量調節
以上這些功能，可以讓用戶很方便地設計出有著理想頻響的電子分頻音響系統。而對于使用傳統音箱的用戶，在使用AD-8Pre的前級模式下，也可以使用這套軟件對音箱的頻響進行自動(或手動)的校正。同樣也可為你的音響系統獲得接近完美的頻率響應。它還具備電腦USB音頻接口，電腦高品質無損音頻可通過USB接口以數字音頻方式傳輸至本機，通過本機頂級解碼電路取代電腦聲卡，產生完美音頻信號。支持192kHz / 24bit數字音頻。
無論你的CD機有多么高級、都應該盡量使用AD-8Pre光纖或同軸數碼輸入，只有這樣才能獲得最佳的聲音表現。因?yàn)闊o論是電子分音還是針對傳統音箱的頻響校正，都需要用到DSP處理信號，輸入的模擬信號都是需要經過模數轉換(ADC)變成數字信號。選用模擬信號會使信號多出一次ADC或DAC的，這對信號的各種指標都是不利的。AD-8Pre的數模轉換(DAC)及模擬音頻部分采用真正的全平衡設計，并采用各大世界名廠的頂級材料制作，就算沒用到電子分音功能，它也是一臺完完全全的頂級音頻解碼器前級，其素質并不在一臺萬元級CD機之下。如果從數字端輸入信號，AD-8Pre對音源的要求不高，一臺千元級的藍光DVD或數碼音頻播放器即可，其最終可達到的音質效果與配用數萬元級別的高級CD是差不多的。開句玩笑，AD-8Pre為你節約的CD機的購置費，用來購買整套的AD-8Pre/AD-8P還有得找哦。
天逸AD-8PA Hi-end純后級放大器
AD-8PA是與AD-8Pre配套的純后級放大器，采用天逸老旗艦后級放大器AD-2SE的電路并加以改進而制作的旗艦級放大器。它是采用改良型的全平衡電路設計的甲類純后級放大器。具有左右聲道的高、中、低音共六個通道，具有非平衡及平衡兩種輸入方式。它配有高達2000瓦輸出能力的巨型環型變壓器供電，高達18萬微法的巨量電容作儲能。所有材料都精挑細選，采用在10對晶體管里只篩選出1對的嚴格標準精選材料。制造及調試工藝十分精細復雜，以確保每一臺產品都具備極品的品質。

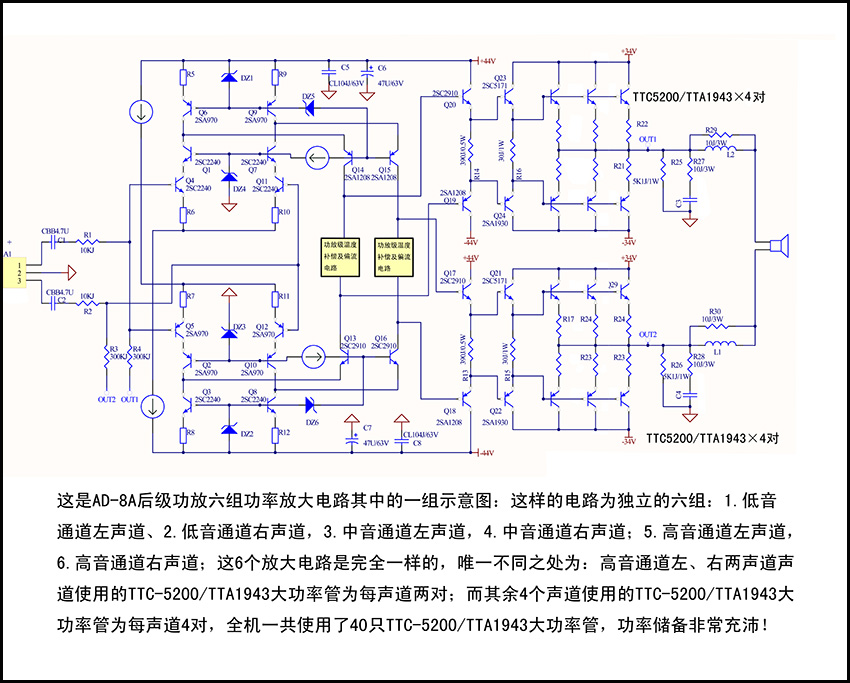

AD-8PA電路圖
1. 改良型全平衡設計，甲類功率放大器。輸出功率高達200W×4(8Ω，RMS)+60W×2(8Ω，RMS)，分別驅動左右聲道低、中、高音六路喇叭。
2.全對稱菱形差分、電流源負載、其射-共基超線性輸入級電路
3. 精選用料，名廠音頻專用材料，ELNA音頻耦合電容、CBB金屬膜電容、東芝2SC2713/2SA1163差分管、東芝2SC5171/2SA1930推動管、東芝TTC5200/TTA1943大功率管等等，并精心配對、篩選，十對里面只選一對使用。
4. 精細制作，精心調試、校音，確保每一臺的品質。
精心設計之選料：
●每聲道6對東芝TTC5200/TTA1943 150W大功率管、10對里面只選一對使用。
●東芝2SC2713/2SA1163差分管、2SC5171/2SA1930推動管。
●ELNA音頻耦合電容、CBB金屬膜電容。
●松下大電流繼電器。
●精細制作、調試、校音，確保品質。
該功放之外觀工藝及設計特色：

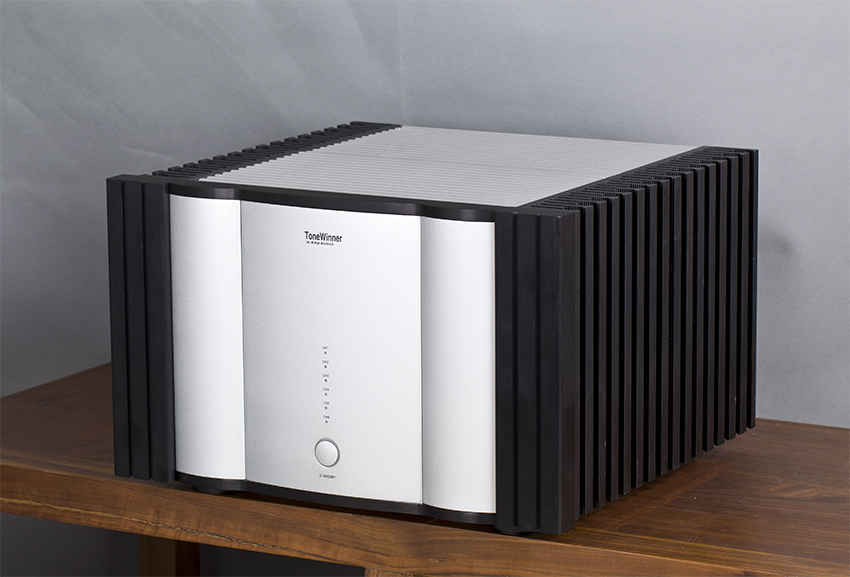

AD-8PA正側面圖
AD-8PA的外觀設計力求做到高大、威猛，簡潔、莊重、嚴肅，希望能體現旗艦級后級的高大尚的風范。機箱、面板采用全鋁合金制作，整機耗鋁量高達25公斤，給人高端、貴氣的感覺。

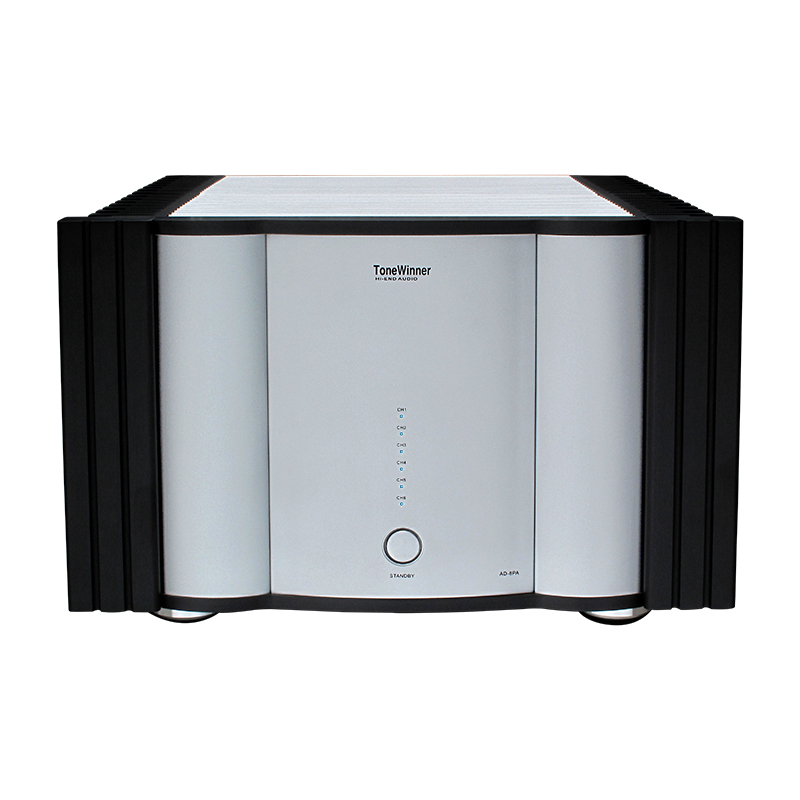

功放正面照片
側面散熱器特寫
巨大散熱器可確保甲類放大器的巨量散熱需求。甲類放大器具有聲音溫暖醇厚的特點。
聲場穩定、定位準確、氣勢宏大。聲音華麗而貴氣，極具音樂表現力。甲類工作方式幾乎是極品Hi-end純后級放大器唯一的選擇。

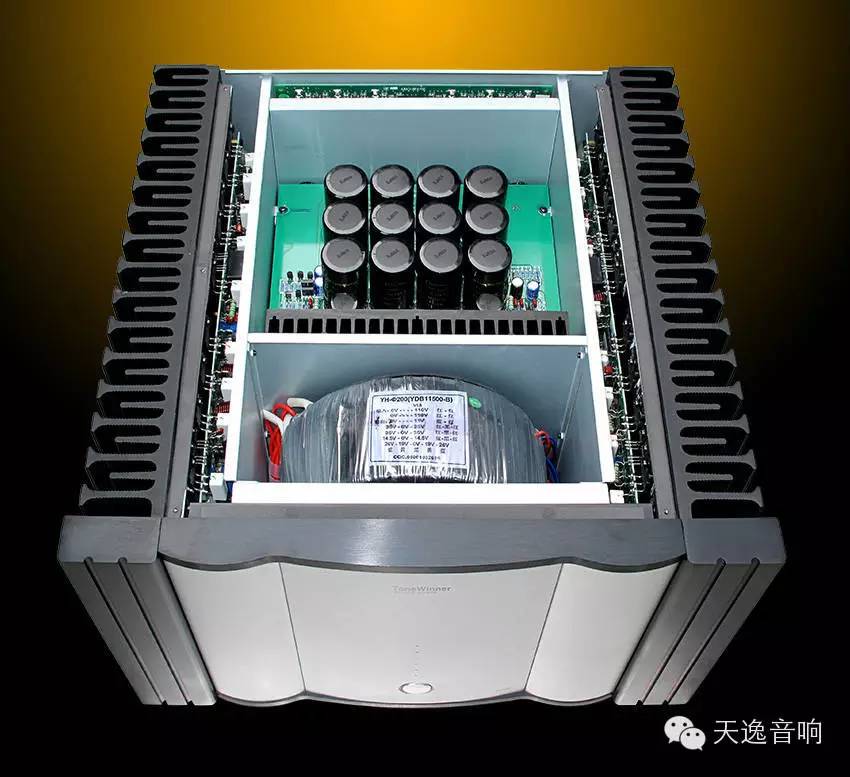

該機的電源供電部分的設計及特色：
最大可輸出 2000W的巨型環變，可提供充足能量供應，變壓器采用最優質的硅鋼帶，高純度銅線制作，具有充沛的能量、極低的內阻、極低的漏磁等超一流的技術指標。

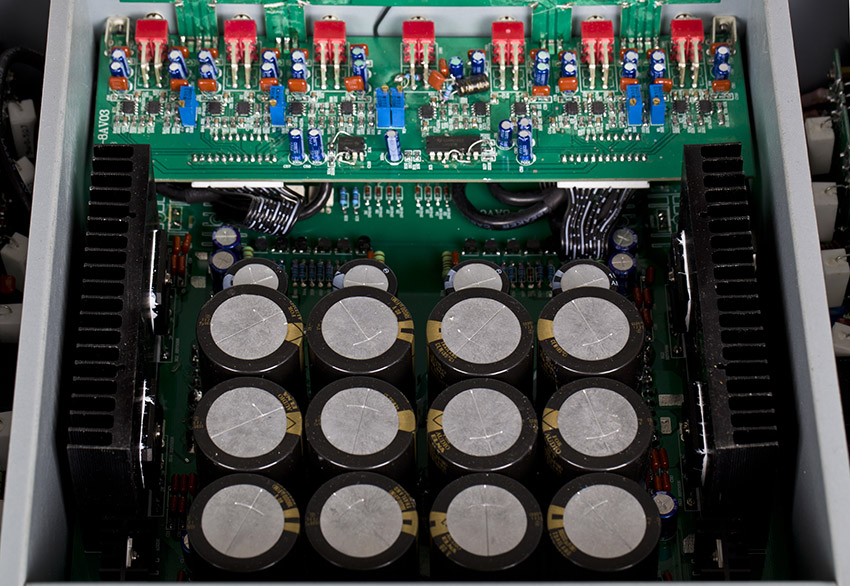

采用18萬微法的高品質音頻專用濾波電容作為電源儲能，與巨型環變一起作為AD-8PA的電源供應，巨大的電源供能確保AD-8PA的聲場表現宏大、穩定、細膩。

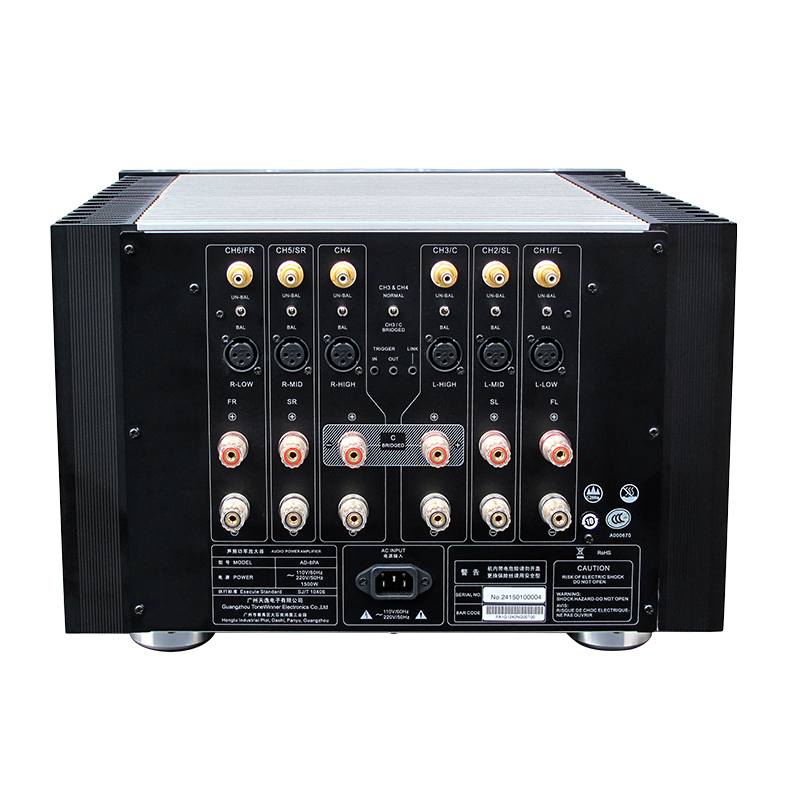

本機共提供六個通道的平衡及非平衡輸入端子，六個通道的輸出接線柱，全部采用高純度銅用鍍真金的頂級端子，保證了極低的連接阻抗及可靠性。
AD-8PA采用分腔結構，這樣的一個好處是結構非常緊固且可消除振動。另一個好處是有非常優秀的電磁屏蔽作用，可以很好的隔絕電源系統對音頻信號的干擾，還可以讓左右聲道有著極高的分離度。
AD-8PA的二路2×60W的輸出在電子分音時是用來推動高音單元的。它們也可以橋接成一路200W(8Ω，RMS)的輸出，這樣AD-8PA就可以變成一臺極品極的5×200W(8Ω，RMS)的五聲道純后級功放。用于組建奢華級的家庭影院系統。
對于驅動普通功率分音器的音箱，如果音箱的接線柱是多音路分離式(高級音箱一般都是這種形式)，可以用AD-8PA組建成多功放獨立驅動的音響系統：即用6路獨立功放分別驅動左右聲道的高、中、低音單元。這樣可非常有效的避免各單元相互間的串?dāng)_及影響，對音質的改善非常顯著，比一般發燒友推崇的雙線分音的玩法強N多倍。

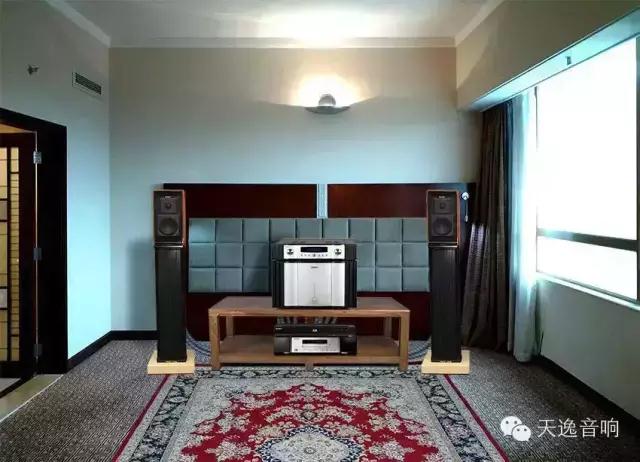

這是用AD-8PRE/AD-8PA搭配童笛9號電子兩分音書架箱的現場照片

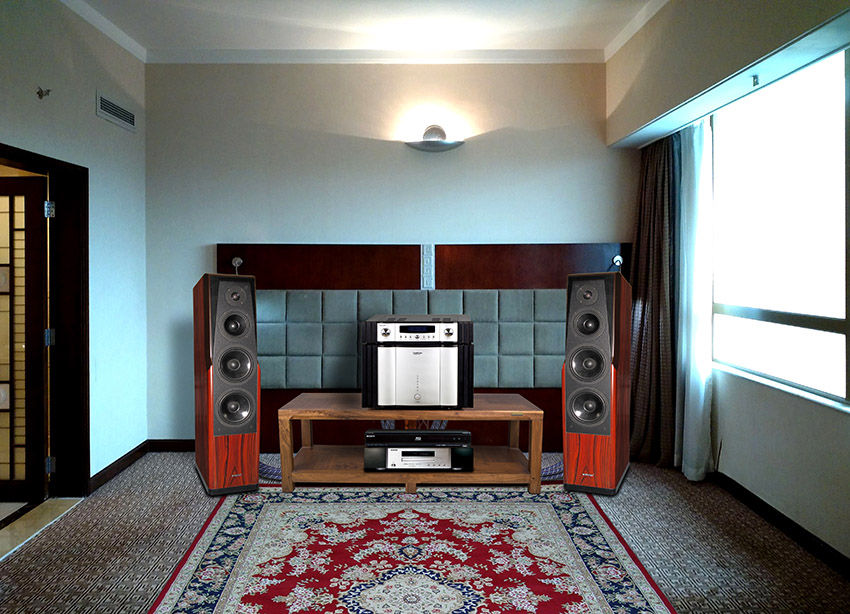

這是用AD-8PRE/AD-8PA搭配童笛一號電子三分音大型落地式音箱的現場照片。

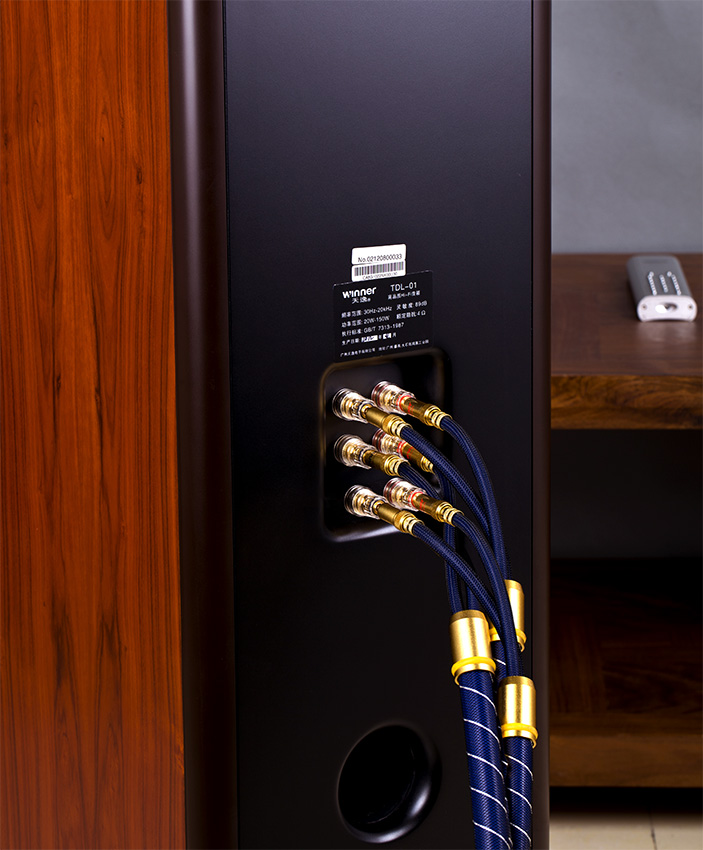

這是具體的音箱接線圖。
這是用AD-8PRE/AD-8PA搭配其他品牌的非電子分音音箱，按普通接線搭配音箱的現場照片
這是用AD-8PRE/AD-8PA搭配其他品牌的非電子分音音箱，按雙功率分音接線搭配音箱的現場照片
總結綜述：
AD-8PREQ/AD-8PA前后級電子分頻HI-END功放,屬于天逸嘔心瀝血開發研制的迄今為止天逸最高端旗艦級高保真功放，這是天逸音響多年來積累的高保真功放之經驗和時下音響業界DSP數字聲效高新技術結合的完美產物。其中：AD-8PA采用了精良成熟穩定的全平衡放大電路，加上頂級的用料，精心細致的制造工藝，輔以巨量的電源供應。它與AD-8Pre可以組成一套完美的前后級分體式放大器，無論是驅動電子分音音箱、還是組成多功放驅動系統推動普通音箱，聲音表現都是超一流的。它表現出的聲場不僅十分宏大而且非常穩定、定位清晰、層次清楚，它能為你展現出一幅立體的音樂圖像，尤如畫卷一般。它的低音表現沉穩有力，能量充沛，收發自如，絕無氣喘。中音飽滿、淳厚，十分圓潤。高音絲絲順滑尤如絲綢一般的高貴，清晰靚麗，絕不吵鬧刺耳。它具有極強的音樂表現力及感染力，能如實地把音樂的內涵傳遞給你，讓你感動，讓你沉浸于其中。給你心靈的觸動尤如冬日的陽光、夏日的和風，讓你陶醉于音樂之中、全身心的投入。
